Симфония замечательнейших возможностей
Компания Patek Philippe при разработке модели "Sky Moon Tourbillon" была связана не с набором как можно большего количества функциональных возможностей, объединенных в одном часовом механизме. Настоящей целью являлось заключение в небольшом корпусе наручных часов наиболее замечательных и функциональных редких механизмов: вечного календаря с ретроградной стрелкой даты, минутного репетира, турбийона, дисплея звездного времени, а также отображения ночного неба с движением звезд, орбиты и фаз Луны. Это творение превратилось в превосходный образец искусства и техники, потому как отображение карты звездного неба (так, как оно видится из северного или южного полушария) требует определенного минимального пространства для того, чтобы продемонстрировать движение звезд достаточно четко и ясно. Решение, выбранное компанией Patek Philippe, было заимствовано из карманных астрономических часов, сделанных компанией, - движущаяся схема небесного свода на обратной стороне часов. Механический модуль, созданный компанией Patek Philippe для астрономических часов "Star caliber 2000", был заново переконструирован специально для модели "Sky Moon Tourbillon", которая получила Швейцарский патент СН 688 171 В5.

Минутный репетир как геральдический символ третьего тысячелетия
Акустический индикатор часа, четверти часа и минуты (минутный репетир), несомненно, остается одной из наиболее привлекательных функций, которые могут иметь наручные часы. Стоит нажать рычажок на левой стороне корпуса часов, как репетир сначала начинает отбивать количество часов низким тоном, затем двойным ударом низкого тона - четверти часа и, наконец, одинарными ударами высокого тона количество минут, которые прошли спустя последней четверти часа. Музыкальный механизм в этой модели часов "Sky Moon Tourbillon" исполнен в необычной и замечательной манере.

В небольшом объеме современного корпуса наручных часов чрезвычайно сложной задачей является воспроизведение чистого и богатого по тембру звучания. Несколько лет назад, после интенсивных поисков совместно со специалистами в области акустической металлургии Швейцарского Федерального Технологического Института города Лозанны, компания Patek Philippe смогла разработать специальный сплав для гонга, который мог бы издавать чистое резонирующее звучание. В настоящее время формула этого сплава проходит дополнительные корректировки. Звучание минутного репетира часов "Sky Moon Tourbillion" назвали "церковным колоколом", так как он напоминает бой курантов на кафедральных соборах.

Турбийону не страшна сила земной гравитации
Любые механические часы, оснащенные балансиром, имеют так называемую позиционную погрешность, если их держать в вертикальном положении, так как центр тяжести пружины балансира отклоняется от оси вращения. Данную погрешность можно компенсировать механизмом турбийона, который представляет из себя вращающуюся подвеску, которая включает в себя анкерный механизм, балансир и пружину балансира, и который, как правило, оборачивается вокруг своей оси один раз в минуту. Благодаря этому вращательному движению центр тяжести пружины балансира также перемещается вокруг оси один раз в минуту и таким образом компенсирует позиционную погрешность. В модели часов 5002 турбийон, балансир и четвертая шестеренка расположены на одной оси. Такая конфигурация считается самой сложной для исполнения, но наилучшим образом использует принципы механизма турбийона. Турбийон в часах 5002 воистину удивителен: изготовленный из стали крохотный механизм состоит из не менее, чем из 69 деталей, при этом его вес едва превышает 0,3 грамма, - это показывает, насколько филигранны и микроскопически малы его части.

Вечный календарь с ретроградной стрелкой даты
Вечный календарь часов Patek Philippe имеет легендарную историю. В модели "Sky Moon Tourbillon" этот календарь дополнен ретроградной стрелкой. Он отображает дату в положении дуги, равной 270 градусам, на циферблате. Каждый день стрелка даты передвигается вперед на одну позицию и по окончании месяца (на 28, 28, 30 или 31 число) автоматически перемещается обратно на первое число месяца. В отличие от обычных технических решений настоящий механизм ретроградной даты основан на запатентованном механизме шестеренки с собачками, который предоставляет исключительно высокую точность, вне зависимости от расположения руки. На момент, когда стрелка даты возвращается от конца на начало шкалы, механизм препятствует нежелательному перескоку на второе или третье число. Таким образом, каждое начало нового месяца стрелка даты неизбежно встречает в положении "1".

Остальные индикаторы вечного календаря оснащены четырьмя дополнительными циферблатами: день недели - в положении 9 часов, "високосный год" - в положении 12 часов, месяц - в положении "3 часа" и лунный календарь - в положении "6 часов". Все индикаторы синхронизированы и не нуждаются в корректировке до 2100 года при условии, что механизм часов будет регулярно подзаводиться.

Астрономические функции на обратной стороне часов
На обратной стороне часов "Sky Moon Tourbillon" находится то, что является крайне необычным для наручных часов. Это карта звездного неба северного (или по запросу южного) полушария, которая вращается против часовой стрелки под сапфировым стеклом задней крышки часов, которая показывает движение звезд и луны, меридиан прохождения Сириуса и луны, а также прибывающую и убывающую фазы Луны. В дополнение к этому, две стрелки, исходящие из центра, показывают звездное время по 24 часовой шкале. Эллиптический контур показывает ту часть звездного неба, которая может быть обозрима с определенной точки расположения. Завораживающее дыхание представление обеспечивается уникальным механизмом (патент Patek Philippe).

Звездный механизм часов "Sky Moon Tourbillon" производства компании Patek Philippe достиг непревзойденной высоты точности в отображении астрономических показателей.

Лунными сутками считается период времени, проистекающий между двумя последовательными прохождениями луны через конкретный меридиан. В среднем его продолжительность составляет 24 часа, 50 минут и 28,328 секунд. Лунный (период времени между двумя полными лунами) длится в среднем 29 дней, 12 часов, 44 минуты и 2, 82 секунды. Звездными сутками считается период времени между двумя последовательными прохождениями конкретной звезды (например, Сириуса) через конкретный меридиан. Его длительность составляет в среднем 23 часа, 56 минут и 4,09892 секунды в единицах измерения солнечного времени. Географическая долгота конкретного месторасположения может быть вычислена, используя звездное время.

В основном существующая разница отклонений от действительного солнечного времени сказывается на точности различных астрономических показателей по отношению друг к другу. Некоторые из таких отношений отрицательно сказываются на точности показаний фазы Луны по отношению звездному дню, другие же - на точности звездного дня по отношению к лунному циклу. В общем и целом, существуют 25 триллионов возможных комбинаций варьирования взаимосвязей. Из этого невообразимого количество комбинаций компания Patek Philippe нашла оптимальный вариант, который позволяет достичь наименьшей погрешности для всех показателей. Результат теоретических вычислений превзошел все ожидания:

Для лунного дня погрешность составляет 0,05 секунды в день, 18,385 секунд в год или 30 минут и 38,5 секунд в столетие;
Для звездного дня отклонение равно 0,088 секунд за звездный день, 32,139 секунд в год или 53 минуты и 33,9 секунд в столетие;
Для лунных фаз погрешность составляет 6,51 секунды за период одного лунообразования.

Шедевр совершенства
Механизм с ручным заводом хода представляет собой шедевр высокоточного инженерного искусства, состоящий из 686 отдельных деталей, каждая из которых производится вручную. Грани всех стальных частей отшлифованы и каждый зубчик каждой шестеренки механизма отполирован вручную шлифовальным диском из твердых пород деревьев. На этом совершенство не заканчивается. Полировка уменьшает трение в местах контакта зубцов шестеренок, что значительно улучшает точность показания времени и долговечность, благодаря которым компания Patek Philippe и ее часы имеют поистине легендарную репутацию. Плата и модуль вечного календаря отделаны с обеих сторон специальным методом гравировки, который известен как "метод кругового зернения". Ушки часов для браслета отделаны с использованием метода гравировки, известного как "женевская филигрань". Вследствие чрезвычайно трудоемких процессов и интенсивных технологических операций, необходимых для тестирования точности хода часов, для создания каждого механизма требуется несколько месяцев. В результате получается превосходное и точное инженерное изделие достойное Женевского клейма на своем корпусе - высочайшей официальной марки качества, которая присваивается механическим часам. Часы "Sky Moon Tourbillon", модель 5002, снабжены сертификатом хронометра COSC, равно как и другие часы Patek Philippe, имеющие механизм турбийона.

Красота технологического творчества
Корпус часов, выполненный из желтого золота 750 пробы или платины 950 пробы, отвечает как эстетическим аспектам, так и служит надежной защитой механизму часов "Sky Moon Tourbillon". Часы выглядят элегантно, несмотря на их довольно большие размеры: 42,8 мм. в диаметре и высотой 16,25 мм. Сравнительно широкий корпус украшен гравировкой половинчатых крестов Калатрава (фирменный знак компании). Заводная коронка, расположенная в положении "4 часа", служит для подзавода хода и установки стрелок на передней стороне часов. Заводная коронка, расположенная в положении "2 часа", корректирует положение схемы звездного неба и стрелок, показывающих звездное время, при вращении в противоположном направлении, она корректирует положение Луны и дисплей лунных фаз. Сбоку корпуса также расположено несколько корректировочных кнопок, которые можно нажать при помощи специального штырька. Первая кнопка, расположенная между "11" и "12 часами", одновременно корректирует дату и день недели. Вторая кнопка, расположенная между "3" и "4 часами", корректирует месяц. Третья кнопка, расположенная в положении между "5" и "6 часами", корректирует дисплей лунного календаря, а четвертая кнопка, расположенная между "6" и "7 часами", корректирует только день недели. Рычажок, приводящий в действие минутный репетир, утоплен в корпус с левой стороны. Часы снабжены сшитым вручную ремешком из крокодиловой кожи. Застежка ремешка сделана из желтого золота 750 пробы или платины.

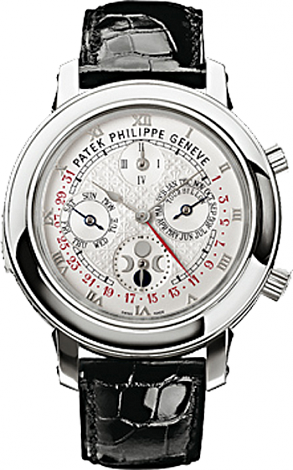

Два лика часов "Sky Moon Tourbillon", модель 5002
Дизайн циферблатов на лицевой и обратной стороне часов сам по себе является вызовом. На сравнительно небольшой поверхности размещено большое количество индикаторов, что, однако, не является компромиссом в пользу удобства пользования каждым конкретным дисплеем. Лицевой циферблат выполнен из золота с серебристым опаловым покрытием. По его внешней стороне нанесены римские цифры с I до XII. Разметка даты расположена по внутреннему кругу в секторе от "2" до "10 часов"; ретроградная стрелка даты выполнена из вороненой стали. Минуты показываются по "шпальной" шкале при помощи золотой стрелки. Дата и день недели, а также месяц показываются на дополнительных циферблатах стрелками, выполненными из вороненой стали, расположенных соответственно в секторе "9" и "3 часов". Високосный год и лунный календарь показываются золотыми стрелками на дополнительных циферблатах в положении "12" и "6 часов". Лунные символы на индикаторе возраста Луны выполнены из желтого или белого золота. Символ новолуния - черного цвета. А центр циферблата украшен рисунком в виде композиции из маленьких крестов Калатравы.

Оборотный циферблат представляет астрономические функции. По внешней стороне нанесена 24-х часовая шкала с арабскими цифрами, по которой показывается звездное время при помощи белых сбалансированных стрелок. Диск, выполненный из кристалла голубого сапфира и имеющий 279 зубца, вращается для того, чтобы отслеживать угловое движение луны, и в небольшом круглом отверстии показывает лунные фазы. Схема звездного неба нанесена на отдельном прозрачном диске из сапфира с 356 зубцами. Оба диска защищены сапфировым стеклом, которое на своей внутренней поверхности имеет 24-х часовой звездный циферблат и золотой эллипс, ограничивающий ту часть звездного неба, которая видна с конкретной точки расположения.

Раритетность - навсегда
Часы "Sky Moon Tourbillon", регистрационный номер 5002, являются самыми сложными наручными часами, входящими в обычное производство компании Patek Philippe. Вследствие чрезвычайной сложности и огромного количество времени, которое необходимо для производства, сборки и регулировки, годовое производство таких часов сведено всего лишь к двум экземплярам.

На 2008 год модель "Sky Moon Tourbillon", с регистрационным номером 5002, в корпусе из желтого 18-каратного золота стоила 950 тысяч швейцарских франков, а модель "Sky Moon Tourbillon" в корпусе из платины стоила 990 тысяч швейцарских франков. На сегодняшний день с учетом подорожания ориентировочная стоимость составляет 1 миллион 400000 тысяч швейцарских франков. Часы можно приобрести только магазине компании Patek Philippe, расположенном на улице Рю дю Рон в Женеве.
